HART375C手持器

HART375C手持器(中文显示)价格:830元起,HART375C手持器知识说明

更新时间:2024年02月18日
HART375C手持器

不同批次,HART375C手持器(中文显示)外观及包装或许略有不同,出厂前均经过严格检测,更多...

HART375C查变送器故障

Hart375C可以通讯大多数支持HART协议的压力变送器,通过手操器顺利进行组态及数据读取,但是有时候在现场会出现通讯错误,今天我们一起来探寻出现错误的原因。

1、首先查看压力变送器是否支持HART协议;

2、排除压力变送器的问题在检查回路的接线以及回路是否存在严重干扰;

3、检查电源,供电电源是否稳定;

4、排除以上问题,检查hart375C是否出现故障,比如:hart375电池电量是否充足;HART版本是否过低;通讯线是否有故障等等。

优势特点

·支持延时关机:按压开关键 I/O 一秒钟以上,可打开或关闭手持器电源;
·输出HART幅值自动控制:在噪声较大的现场,HART信号输出幅值将自动增加一倍;
·HART375C手持器新增总线噪声有源处理电路,通信效果更好;
·支持快捷键:用户可通过使用数字快捷键直接进入相关功能;
·经过改良的新壳体设计,更具国际产品特色;
·HART375C手持器为全中文显示界面;
·工作时间更长:三节南孚五号电池可连续工作150~200小时,并有电池电量指示;
·1%电池电量测量,显示更准确;
·增加翠绿色背光,显示更加清晰(可用于昏暗/夜间环境操作);
·用户可主动关闭背光(通过按住右下角转换键1秒以上可关闭或开启背光);
·HART375C手持器支持数十种仪表:RoseMount 1151、3051、644、248、2051、Yokokawa EJA、EJX,ABB,FOXBORO等压力变送器。

常见故障排除

不能找到仪表

·检查回路负载电阻的大小,负载电阻应在250~500Ω之间。
·检查手持器和仪表的接线是否正确。
·检查仪表是否上电正确,一般变送器电压为24-26VDC之间,正负极不可接反。
·可能HART仪表地址不是0,选择“是”,进行轮询,就可能找到仪表。

按电源开关无显示

·检查HART375C手持器是否已装入电池。
·检查HART375C手持器的电池安装是否正确。
·检查HART375C手持器的电池电量是否用尽。

不支持设备的特殊功能

凡未通过注册的HART设备,将不支持其特殊功能。如需全面支持请与本公司绍兴中仪联系,本公司可为用户提供相应的技术支持。

HART375C手持器开机后自动轮询地址为0的在线设备,在没有连接设备时手持器会显示“地址0未发现设备,是否查找其它设备?”的消息。此时选择“确认”后,手持器将自动轮询地址1到地址15的所有已连接设备。
当几个设备连接在同一个回路中,每个设备必须设置不同的短地址(轮询地址)。HART?协议将多个设备连接在同一个回路中的通信方式定义为多点通信方式,在多点通信方式下回路中的电流不再是4~20mA,而是这些设备输出电流的总和。

了解更多支持仪表菜单树(如1151,3051,EJA等)请在资料下载频道中下载本产品使用说明书。

注意1:在使用HART375C手持器之前请阅读本产品操作手册。为了您个人和系统的安全,在使用和维修产品之前请确信您已经理解了操作手册之全部内容。
注意2:在阳光下爆晒本设备,会缩短液晶显示器的寿命,所以请尽可能在屋内使用。
注意3:在长时间不使用本设备时,建议取出设备内的电池,以免因电池漏液损坏本设备(使用高能碱性电池时除外)。

HART375C手持器是多款HART手持器中属于多功能款,支持HART协议设备的手持通信器,它可以支持HART7版本对符合HART协议的设备进行配置、管理和维护。

HART375C手持器可以方便的接入4~20mA HART协议仪表电流回路中,与HART协议仪表进行通信,配置HART仪表的设定参数(如量程上下限等),读取仪表的检测值、设定值,可以对仪表进行诊断和维护等等。该手持器支持HART协议的di一主设备(HART网桥等),也支持HART协议的点对点和多点通信方式。

技术指标

·外形尺寸:228mm×100mm×60mm(手持部分为70mm 宽×36mm 厚)(不包括插头和引出带缆部分)。
·HART接口部分
·HART接口符合HCF(HART通信基金会)协议,双向半双工1200bit/s方式工作;
·HART接口可接收的共模电压为±28V;
·漏电电流典型值小于1.0uA@25℃;
·HART接口通信距离<1500m;
·HART375C手持器具有抗EMI措施;
·HART通信接口具有幅值自动倍增功能;
·PC接口部分:PC接口部分需要通过电平转换器连接 PC 机串口,此端口用于升级仪表库。
·功耗指标:电源功耗:4.5VDC,19.8mA(工作状态)。
·电池的使用:供电电源为三节5号(SIZE AA)碱性电池或镍氢充电电池。连续工作时间:采用碱性电池时,典型值为150小时;采用2000mAH充电电池时,典型值为100小时。
·环境温度要求:工作温度范围:0℃~50℃ 储存温度范围:-20℃~55℃
·液晶显示屏:液晶显示屏是8行×21字符显示,可以显示4行汉字。
在环境温度过低时,HART375C手持器的液晶显示器的响应速度会变慢,这是正常现象;由于本设备带有自动温度补偿电路,在环境温度较高时,液晶显示器仍然具有很好的对比度,方便您在不同环境的使用需求。

使用说明

HART375C手持器可以在远端控制室或HART兼容仪表就地接入单独对HART仪表进行通信操作。连接下图所示,HART375C手持器可以并联在HART协议设备上,也可以并联在其负载电阻(250Ω)上。连接时不必考虑引线的极性。
注意:为保证手持器通信正常,在回路中必须有zui小值为250Ω的负载电阻。手持器不直接测量回路电流。

HART375C手持器接线图

HART375C手持器与变送器怎么接线说明图

操作菜单树说明

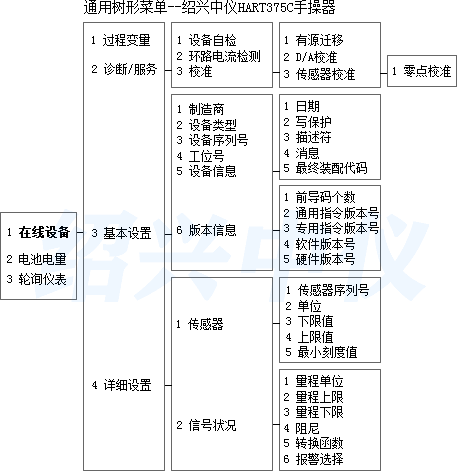

HART375C手持器菜单树

HART375C手持器通用在线菜单图(兼容HART通用指令的仪表都可以支持)

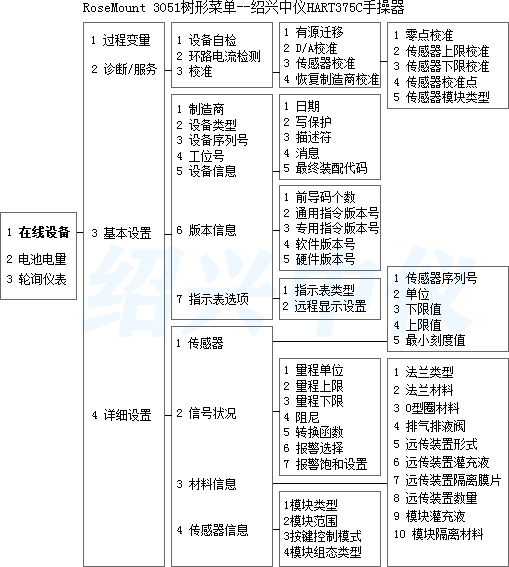

HART375C手持器菜单树

HART375手持器菜单树-3051压力变送器图

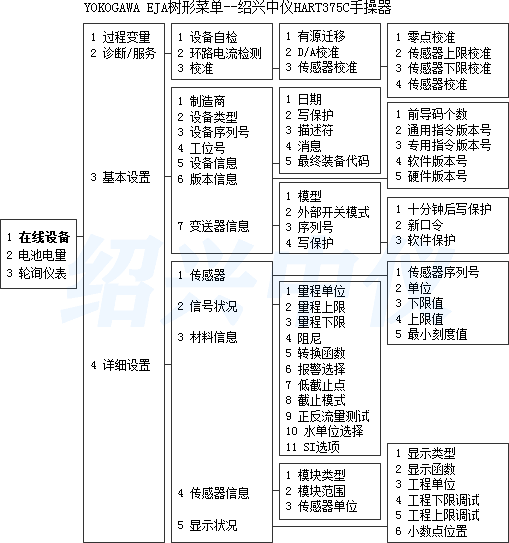

HART375C手持器菜单树

HART375C手持器在线菜单-横河EJA压力变送器图
