带打印无纸记录仪

ZYW203RP带打印无纸记录仪价格:810元起,带打印无纸记录仪知识说明

更新时间:2023年02月19日

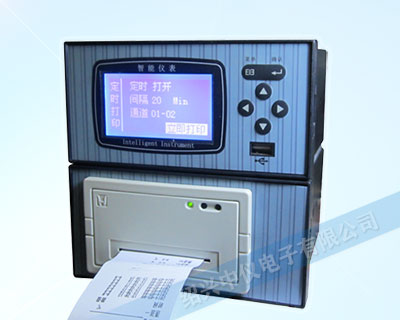

带打印无纸记录仪

不同批次,ZYW203RP带打印无纸记录仪外观及包装或许略有不同,出厂前均经过严格检测,更多...

本款带打印无纸记录仪是以32位CPU为核心、辅以大规模集成电路和图形液晶显示器的记录仪表,仪表显示信息量大、操作简单、界面友好,下面是主要功能特点:

·采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现多路信号采集、显示、记录和多路报警;

·采用256M 大容量并行NAND的FLASH闪存芯片存贮历史数据,采用串行FRAM存储芯片存贮系统配置参数等关键信息,掉电不丢失数据;

·流量、温度补偿、压力补偿输入,可同时输入多种信号,无需更换模块,通过软件组态即可;

历史的进化加上以上这些优点,是有纸记录仪所没有的,此款带打印无纸记录仪可代替有纸记录仪使用。

带打印无纸记录仪和有纸记录仪选哪个好?

目前带打印无纸记录仪或带打印温度记录仪的使用稳定性如何?选用哪个产品更合适?绍兴中仪电子有限公司是带打印无纸记录仪的厂家,我公司的产品质量稳定。带打印的温度记录仪有圆图记录仪(通常可以记录24小时温度曲线),还有长图记录仪(可以记录几天至几个星期),还可以同时记录好几个点。再大规模点也可以用DCS集散控制系统。不仅可以记录温度,还可以将温度控制在一定的范围。

装箱清单

序号名称单位数量备注
1带打印无纸记录仪1
2说明书1
3安装支架(含螺钉)2
4产品合格证/保修卡1
5U盘
可选配件
6RS-232C通讯线
可选配件
7RS-232C/485转换模块
可选配件
8RS-232C/CAN转换模块
可选配件
9上位机软件(光盘)1
10微型打印机1

选型介绍

ZYW203REF带打印无纸记录仪型号可选功能:四路输入、两路报警、模拟输出等。

输入:1路~4路。

报警:1路~2路。

其它附加功能请联系客服。

技术参数

·全隔离多种输入,可同时输入多种信号,无需更换模块,通过软件组态即可;

·显示工程量数据的数值范围更宽,可显示4位数值:-999~9999;

·剪贴板的复制和粘贴功能方便用户的参数设置;

·多种选配功能、附加功能可选:选配功能:数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等;附加功能:历史曲线。注:选配功能需客户订货时说明,附加功能需定制。

·屏幕:128*64点阵蓝屏液晶显示器(LCD);

·精度:实时显示:±0.2%F.S.;追忆精度:±0.2%F.S.;(注:热电偶应去掉冷端误差;)

·输入规格:全隔离多种输入,1~4通道信号输入;

·记录容量:128/248MB(FLASH容量可选择);

·电压输入:0-5V、1-5V、0-20mV、0-100mV;

·电流输入:0-10mA、4-20mA,(0-20mA需在订货时注明);

·电阻输入:Res;

·频率输入:频率信号(PI)(频率范围:0-5000Hz;输入信号:0-10mA、0-12V、0-24V、4-20mA;其中4-20mA需定制);

·热电阻: PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡,引线电阻<10Ω);

·热电偶: S、B、K、T、R、E、N、J、WRe3-25、WRe5-26;

·辐射高温计:F1、F2;

·其它输入信号(如开关量输入)或分度号(如PT1000)需在订货时注明;

·配电输出:变送器集中配电+24VDC,标准配电≤30mA(最大负载能力可定制),支持多种规格集中配电(如12VDC、5VDC配电输出);

·变送输出:最多支持2路通道的4-20mA标准电流变送输出,负载能力750Ω(zui大),方便了显示仪表或DCS/PLC的采集,也实现了信号的长距离传输;

·继电器报警输出:2路继电器触点输出(最多可支持4路继电器报警输出),触点容量3A@220VAC/1A@30VDC,可组态上上限、上限、下限、下下限报警;

·通讯、打印:通讯接口--RS232C或RS485,支持Modbus RTU协议,波特率--(1200、2400、9600、19200、38400、57600),打印接口--RS232C直接连接微型打印机;

·记录间隔:1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选;

·记录时间:记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关:

·数据备份和转存:支持USB2.0优盘,支持1G到16G的U盘进行数据转存,兼容性强,可兼容市面上大多数的U盘;

·热电偶冷端补偿误差:±1℃;

·集成硬件时钟:掉电后也能准确运行;

·时钟误差:±1分/月;

·供电电源:标配220VAC,50Hz交流电源供电,支持24VDC(22VDC-28VDC)直流电源供电,支持12VDC(11.2VDC-18VDC)直流电源供电,直流供电需在订货时注明;

·环境温度:0~50℃、避免日光直晒;

·环境湿度:0~85%R.H;

·净重:≤1.0Kg

注:技术指标为本系列仪表通用指标,功能配置请以实物为准。

带打印无纸记录仪接线图

带打印无纸记录仪接线说明图

接线说明

本仪表带打印无纸记录仪背面端子功能及接线方法

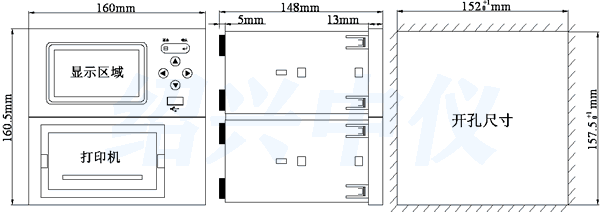

带打印无纸记录仪安装尺寸图

带打印无纸记录仪安装尺寸图
