更新时间:2023年02月19日
ZY-X803八路闪光报警器操作方法
1、上电后闪光报警器右下方红色指示灯亮,表明电源已接通,若使用内部蜂鸣器,则蜂鸣约一秒钟,然后显示器逐个自检完成后,进入工作状态。
2、新的报警发生后,使用者按“消音”键,蜂鸣器停止蜂鸣,输出继电器触点断开。若报警信号仍未消除,则对应的显示器亮,若报警信号已解除,则对应的显示器不亮。
3、使用者若按“试验”键,则八路闪光报警器八个显示器同时闪烁,蜂鸣器间歇蜂鸣,输出继电器触点闭合,闪光报警器处于测试状态;放开“试验”键,报警器自动进入工作状态。
八路闪光报警器采用平面LED指示的闪光报警器无通讯,无开关电源供电方式。
八路闪光报警器采用平面LED指示的闪光报警器无通讯,无开关电源供电方式。
型号 | 代码 | 参数说明 | ||||||
---|---|---|---|---|---|---|---|---|
ZY | □ □□□ □ □ □ □ □ | |||||||
特征 | X | 参数显示:八位高亮度LED通道显示 | ||||||
控制作用 | 803 | 八路闪光报警器 | ||||||
通讯方式 | □ | 0:无通讯;2:RS-232;8:RS-485 | ||||||
指示方式 | N | 平面LED指示(灯光式) | ||||||
输入信号 | A B C D | 接点式闭路报警 接点式开路报警 标准TTL电平 特殊规格 | ||||||
馈电输出 | P | DC24V馈电输出 | ||||||
供电方式 | W T 省略 | DC24V供电 AC90~265V供电(开关电源) AC220V供电(线性电源,可省略) |
型号举例
ZY-X803-0-N-A-P-T:用户选用了中仪的智能闪光报警仪(平面LED指示),接点式闭路报警,DC24V馈电输出,AC90~265V供电,发光管式指示。
ZY-X803-0-N-A:8路闪光报警器(平面LED指示),接点式闭路报警,供电AC220V。
八路闪光报警器是一种接点式声光报警显示仪表,具有电路简单、元件少、可靠性高、抗干扰能力强、低功耗、低噪声、EMC电磁兼容等特点,广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
绍兴中仪电子有限公司生产的ZYS-X803智能闪光报警仪可与各种控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号,八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。

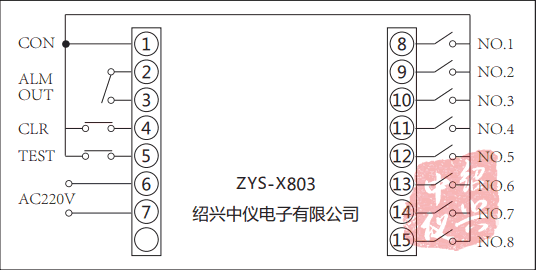

八路闪光报警器接线说明图
此款八路闪光报警器的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式,可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
可同时检测八路输入信号,八路信号均采用大规模高亮度数码管,报警仪将发出声、光报警信号,并输出报警接点。
可选择接点式开路/闭路报警或TTL电平,输入与主机光电隔离。
可支持RS485通讯接口,采用标准MODBUS RTU通讯协议。
具有多种报警控制输出方式,可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
1、八点报警信号输入:TTL电平信号或者无源接点信号(常开常闭可设置)。
2、输出信号:八点发光报警指示,具有音响接点输出报警,音响动作为接点闭合。
3、输出继电器接点容量:AC 220V/3A;DC 24V/2A。
4、确认方式:手动(音响报警消除)。
5、工作条件:
a、环境温度:0-50℃
b、相对湿度:≤85%RH
c、周围空气中不应含有腐蚀性气体。
6、工作电源:AC220V,AC100-240V(50/60Hz),DC24V(±10%)-需指定。
7、功耗:≤3W。
