更新时间：2026年06月02日，不同批次，ZY-MD80多通道数字显示巡检仪外观及包装或许略有不同，出厂前均经过严格检测。

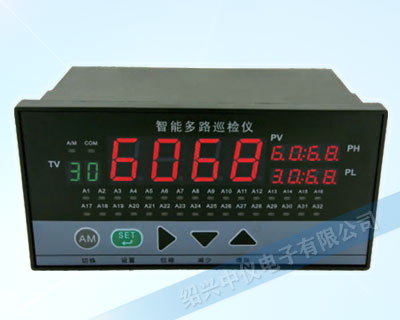

ZY-MD80多通道数字显示巡检仪用于工业控制系统多测量点的巡回检测，显示和报警。带上RS485接口总线输出，可连接市面各种触摸屏及上位机通讯显示，实现现场分离观看实时数据及修改。
多通道数字显示巡检仪有8路、12路、16路、24路、32路等多种规格选择，支持每路多种分度号输入切换，每个输入通道分别报警控制输出，可把两路或四路继电器任意分配各个输入通道作使用及自由分配。也可指定第一路变送模拟量4-20mA输出，(或默认按最高数值点变送模拟量4-20mA输出。)同时也支持统一内部输入参数，设定第一路输入参数后面各个输入通道跟着第一路输入通道参数设定相仿一致。
仪表在现场布线注意事项：PV输入(测量过程输入)
1、减小电气干扰，低压直流信号和传感器输入的接线应远离强电走线，如果做不到应采用屏蔽导线，并在一点接地。
2、在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度。热电偶或高温计输入：应采用与热电偶对应的补偿导线作为延长线，最好有屏蔽。RTD(铂电阻)输入三根导线的电阻必须相同，每根导线电阻不能超过15Ω。

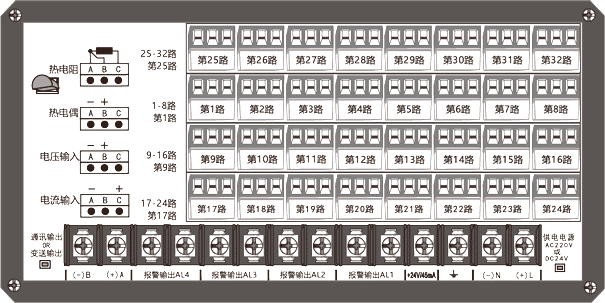

以上为基本配线，特殊订货请参见随机接线图
| 型号 | 代码 | 说明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M | □□□□□□□□□□-2H2L□□ | 智能新一代多路显示控制仪(标配四路继电器) | |||||||||
| 外形特征 | D | 横式显示仪表(多路巡检显示控制仪) | |||||||||
| S | 竖式显示仪表(多路巡检显示控制仪) | ||||||||||
| 外形尺寸 | 8 | 160x80mm, 80x160mm | |||||||||
| 控制作用 | 07 | 八路巡检带统一报警控制 | |||||||||
| 14 | 十六路巡检带统一报警控制 | ||||||||||
| 24 | 二十四路巡检带统一报警控制 | ||||||||||
| 32 | 三十二路巡检带统一报警控制 | ||||||||||
| 通讯方式 | 0 | 无通讯 | |||||||||
| 8 | 通讯协议为RS-485(Modbus) | ||||||||||
| 输出方式 | □ | 参见“输出方式”(详见本页) | |||||||||
| 输入类型 | □ | 多种分度号输入(不含0~10V输入) | |||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||
| 供电方式 | W | DC24V供电 | |||||||||
| T | AC90~265V供电(开关电源) | ||||||||||
| AC220V供电(线性电源,可省略] | |||||||||||
输入类型
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
|---|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV非标信号 | 0~100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 电阻R非标信号 | 0~400Ω |
| 02 | B | 200~1800℃ | 10 | 0~5V | -999~9999 | 18 | 频率f非标信号 | 0~3000Hz |
| 03 | K | 0~1300℃ | 11 | 1~5V | -999~9999 | 19 | 0~5V开方 | -999~9999 |
| 04 | N | 0~1300℃ | 12 | 0~10V(非标) | -999~9999 | 20 | 1~5V开方 | -999~9999 |
| 05 | E | 0~800℃ | 13 | 0~10mA | -999~9999 | 21 | 0~10mA开方 | -999~9999 |
| 06 | J | 0~650°C | 14 | 0~20mA | -999~9999 | 22 | 4~20mA开方 | -999~9999 |
| 07 | T | -200-400℃ | 15 | 4~20mA | -999~9999 | 23 | 全切换输入 | -999~9999 |
输出类型
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|
| 输出方式 | 无输出 | 继电器 | 4~20mA | 0~10mA | 1~5V | 0~5V |
*特殊符号和要求，请提供分度号或参考标准，订货时说明。
*型号举例：ZY-MD807-08-2H2L，绍兴中仪研发的8路数字巡检仪，四路报警输出，输出方式为继电器输出，8路输入类型为Pt100，第一、第二报警为上限报警，第三、第四报警为下限报警，AC220VV供电，横式。
