更新时间：2026年05月23日，不同批次，ZY-MK808 8路显示控制仪外观及包装或许略有不同，出厂前均经过严格检测。

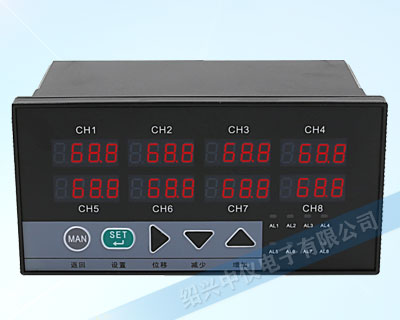

ZY-MK808 8路显示控制仪用于工业控制系统多测量点的检测，显示和报警。带上RS485接口总线输出，可连接市面各种触摸屏及上位机通讯显示，实现现场分离观看实时数据及修改。
ZY-MK808 8路显示控制仪支持每路多种分度号输入切换，每个输入通道分别报警控制输出，可把四路继电器任意分配各个输入通道作使用及自由分配。也可指定第一路变送模拟量4-20mA输出，(或默认按最高数值点变送模拟量4-20mA输出。)同时也支持统一内部输入参数，设定第一路输入参数后面各个输入通道跟着第一路输入通道参数设定相仿一致。仪表外形及接线图(以下为基本配线，特殊订货请参见随机接线图)

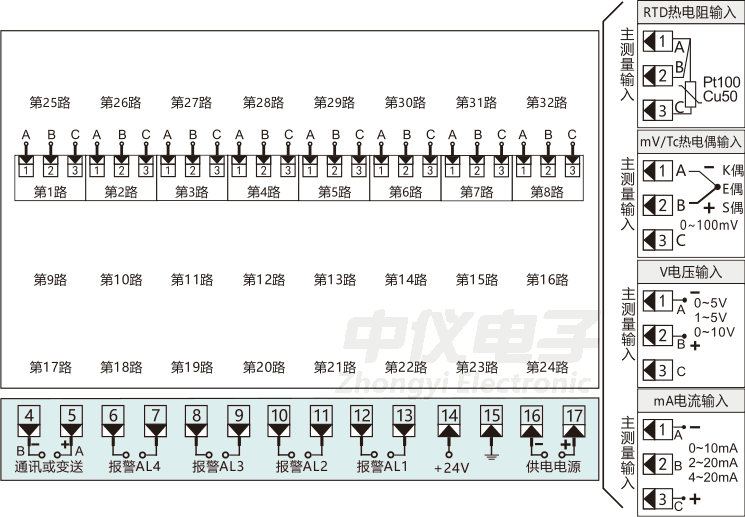

图：ZY-MK808 8路显示控制仪接线说明
图：ZY-MK808 8路显示控制仪二线制变送器接线
说明：
本仪表8路端子均为多种信号输入端子,能自动识别各种输入热电阻、热电偶、电流、电压等信号，只需在各路通道参数设置为相对应的信号类型即可。
8路显示控制仪配置了4路独立可自由设置的继电器报警电路，可以实现与8路输入信号组合使用。(详细设置请参考仪表操作说明书)
| 型号 | 代码 | 说明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M | □□□□-□□-□□-2H-2L-□-□ | 智能新一代多路显示控制仪（标配四路继电器） | |||||||||
| 外形特征 | K KS | 横式显示仪表 竖式显示仪表 | |||||||||
| 外形尺寸 | 8 | 160×80mm, 80×160mm | |||||||||
| 控制作用 | □□ | 05（四回路 / 分别控制 / 报警输出） 08（四回路 / 分别控制 / 报警输出） | |||||||||
| 通讯方式 | 0 8 | 无通讯 通讯协议为 RS-485 (Modbus) | |||||||||
| 输出方式 | □ | 参见 “输出方式” | |||||||||
| 输入类型 | □□ | 多种分度号输入（不含0~10V输入） | |||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||
| 供电方式 | W T | DC24V 供电 AC90~265V 供电（开关电源） AC220V 供电（线性电源，可省略） | |||||||||
仪表输出方式
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 |
| 输出方式 | 无输出 | 继电器 | 4-20mA | 0-10mA | 1-5V | 0-5V |
输入类型
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
|---|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV非标信号 | 0~100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 电阻R非标信号 | 0~400Ω |
| 02 | B | 200~1800℃ | 10 | 0~5V | -999~9999 | 18 | 频率f非标信号 | 0~3000Hz |
| 03 | K | 0~1300℃ | 11 | 1~5V | -999~9999 | 19 | 0~5V开方 | -999~9999 |
| 04 | N | 0~1300℃ | 12 | --- | 订货时需指定 | 20 | 1~5V开方 | -999~9999 |
| 05 | E | 0~800℃ | 13 | 0~10mA | -999~9999 | 21 | 0~10mA开方 | -999~9999 |
| 06 | J | 0~650℃ | 14 | 0~20mA | -999~9999 | 22 | 4~20mA开方 | -999~9999 |
| 07 | T | -200~400℃ | 15 | 4~20mA | -999~9999 | 23 | 全切换输入 |
1、特殊符号和要求，请提供分度号或参考标准，定货时说明。
2、型号举例：ZY-MK808-01-15-2H2L：8路显示控制仪，四路报警输出，输出方式为继电器输出，8路输入类型为4-20mA，第一、第二报警为上限报警，第三、第四报警为下限报警，AC220V供电，横式。
