更新时间：2026年03月07日，不同批次，ZY-T80光柱显示液位控制仪外观及包装或许略有不同，出厂前均经过严格检测。
ZY-T80光柱显示液位控制仪的应用范围非常广泛，可以用于家庭、工业、农业等领域。在家庭中，光柱显示液位控制仪可以用于水箱、水池等水体的监测和控制，确保家庭用水的安全和便利。在工业中，水位显示控制仪可以用于化工、制药、食品等行业的生产过程中，确保生产过程中的水位控制和安全。在农业中，水位显示控制仪可以用于灌溉系统的水位控制，确保农田的灌溉效果和水资源的合理利用。
光柱显示液位控制仪是一种用于监测和控制液位的设备。它通过光柱的变化来显示液位高度，并且可以通过控制阀门或泵来实现液位的控制。下面我们来详细了解一下光柱显示液位控制仪的工作原理、特点和应用场景。
1、ZY-T80系列液位显示控制仪又名光柱显示控制仪或水位控制仪，是集液位显示仪和液位控制仪为一体的智能仪表，同时集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），液位控制仪使测量值的显示更为清晰直观，并可选择双光柱显示方式。
2、液位显示控制仪采用多种输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配多分度号。
3、液位显示控制仪采用微处理器进行控制运算，可对非线性输入信号进行精度极高的线性矫正测量。

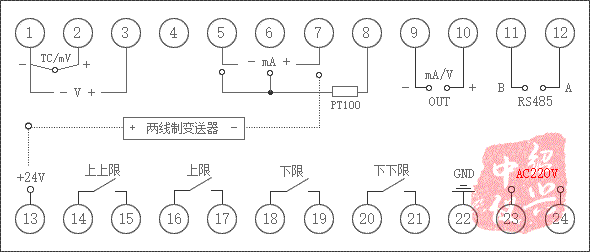

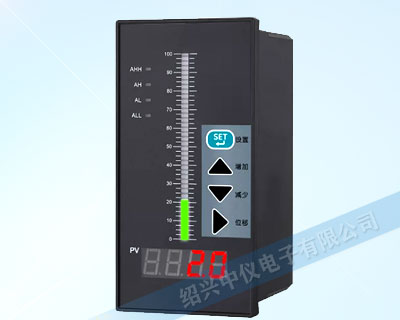

液位显示控制仪面板高清刻度0~100%光柱显示方式直观显示液位量程(如罐体内部液位高度，水池内部水位高度等)，底部大屏高亮度LED数值显示，4路报警灯在有报警状态时，相应的红灯亮起。
仪表选型
| 产品型号 | 参数代码 | 液位显示控制仪参数说明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY-T | □□□－□□－□□－□□－□□ | ||||||||||
| 外形特征 | 8 | 160×80mm(横)；80×160mm(竖) | |||||||||
| 控制作用 | 01 03 04 | 测量显示 三位式控制 四限控制或四限报警输出 | |||||||||
| 通讯方式 | □ | 请参见"通讯方式" | |||||||||
| 输出方式 | □ | 请参见"变送输出方式" | |||||||||
| 输入类型 | □□ | 请参见"输入类型" | |||||||||
| ***报警方式 | N H L | 无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） | |||||||||
| 第二报警方式 | N H L | 无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） | |||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||
| 供电方式 | W T 省略 | DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） | |||||||||
| 显示方式 | X 省略 | 横式液位显示控制仪 竖式液位显示控制仪 | |||||||||
输入类型表
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
|---|---|---|---|---|---|---|---|---|
| 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～9999d |
| 02 | S | 0～1600℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特殊规格 | 用户特定 |
| 03 | K | 0～1300℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20mA开方 | -1999～9999d |
| 04 | E | 0～1000℃ | 12 | 4～20mA | -1999～9999d | 20 | 0～10mA开方 | -1999～9999d |
| 05 | T | -200～400℃ | 13 | 0～10mA | -1999～9999d | 21 | 1～5V开方 | -1999～9999d |
| 06 | J | 0～1200℃ | 14 | 1～5V | -1999～9999d | 22 | 0～5V开方 | -1999～9999d |
| 07 | Wre | 0～2300℃ | 15 | 0～5V | -1999～9999d | 23 | 可切换输入 | 详见下表 |
| 08 | Pt100 | -200～650℃ | 16 | 0～20mA | -1999～9999d | 24 | 频率输入 | 0～5kHz |
全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
|---|---|---|---|---|---|---|---|---|---|
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5V | 18 | 1～5V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5V | 19 | 0～5V开方 |
| 03 | K | 07 | WRe | 12 | 4～20mA | 16 | 4～20mA开方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10mA | 17 | 0～10mA开方 |
变送输出
| 选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
选型说明
1、同种分度号，选型代码和仪表编程代码不同，在液位显示控制仪设定时请注意。
2、四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。
3、常用型号：
①ZY-T803-00-12-HL(配套ZYK24系列液位变送器，带上下限继电器报警，AC220V电源供电)。
②ZY-T801-00-12-N-P：光柱液位测量显示，仪表无通讯，无变送输出，4-20mA电流输入，带馈电DC24V输出，仪表为外型为160×80mm横式。
③ZY-ST801-02-03-N：光柱测量显示，仪表无通讯，带4-20mA变送输出，K分度号输入，AC220V供电，仪表外型为竖式80×160mm。
④ZY-T803-01-08-HL：液位测量显示和控制，仪表无通讯，无变送输出，Pt100输入，带上/下限报警（控制输出），AC220V供电，外型为160×80mm横式。
⑤ZY-ST803-02-12-HL：液位测量显示和控制，仪表无通讯，带4-20mA变送输出，Pt100输入，带上/下限控制输出，AC220V供电，外型为80×160mm竖式。
⑥ZY-ST804-01-12-HHLL-P：液位带光柱测量显示和控制，仪表无通讯及变送输出，4-20mA输入，带四限控制输出（上上限报警、上限报警、下限报警和下下限报警），AC220V供电，带馈电DC24V输出。
参数设置
在基本显示状态下，按SET键并保持3秒钟，即进入现场参数表。用方向键可修改参数值，长按SET键可退出设置参数状态。设置PASS=555，可进入系统参数设置状态，设置完成后按SET键并保持3秒钟，保存退出。
一、工作原理
T80光柱显示液位控制仪的工作原理是利用光的折射原理。当液位高度变化时，光线在液体和空气之间的折射角度也会发生变化，从而导致光线的弯曲程度发生变化。通过这种变化，光柱的长度也会发生变化，从而实现液位的显示。
SWP-T80光柱显示液位控制仪通常由光源、光柱、光电传感器、控制电路等组成。光源发出光线，经过光柱后，被光电传感器接收。当液位高度变化时，光线的折射角度也会发生变化，从而导致光线在光柱内部的弯曲程度发生变化。光电传感器可以感知到这种变化，并将信号传输给控制电路。控制电路可以根据信号的变化来控制阀门或泵的开关，从而实现液位的控制。
二、技术说明
1. 显示直观：光柱显示液位控制仪采用光学原理，可以直观地显示液位高度，方便操作人员进行监测和控制。
2. 精度高：光电传感器可以精确地感知光线的变化，从而实现高精度的液位监测和控制。
3. 可靠性强：光柱显示液位控制仪采用了先进的控制电路和阀门或泵控制系统，具有高可靠性和稳定性。
4. 适用范围广：光柱显示液位控制仪适用于各种液体的监测和控制，包括水、油、酸、碱等。
5. 安装简便：光柱显示液位控制仪安装简便，不需要进行复杂的调试和校准，可以快速投入使用。
三、应用场景
光柱显示液位控制仪广泛应用于各种工业领域，如化工、石油、制药、食品等。具体应用场景包括：
1. 液体储罐：光柱显示液位控制仪可以用于监测和控制各种液体储罐的液位，包括水、油、酸、碱等。
2. 化工反应釜：光柱显示液位控制仪可以用于监测和控制化工反应釜中的液位，确保反应过程的安全和稳定。
3. 污水处理设备：光柱显示液位控制仪可以用于监测和控制污水处理设备中的液位，确保设备的正常运行。
4. 食品加工设备：光柱显示液位控制仪可以用于监测和控制食品加工设备中的液位，确保生产过程的卫生和安全。
总之，光柱显示液位控制仪是一种非常实用的液位监测和控制设备，具有直观、精度高、可靠性强、适用范围广、安装简便等特点，广泛应用于各种工业领域。
