温度远传监测仪

使用说明

XTRM温度远传监测仪测量轴承温度

1、一个水泥厂往往有许多大型的电机，如原料磨2440KW电机、水泥磨2800KW电机等，还有许多大型风机，如原料磨循环风机、窑尾排风机、窑篦冷却风机等。工人关心其轴承温度，希望在机旁有直观显示温度值，并在中央控制室能监控。这类设备一般选用XTRM-2型温度远传监测仪。

2、大型磨机的轴承温度测量。如原料磨、水泥磨、煤磨等，磨机的进料口、出料口的轴承一般各配置有二个热电阻温度传感器测温，可选用XTRM2215温度远传监测仪。

3、辊压机轴承温度测量。如水泥粉磨辊压机，每小时通过145吨物料，轴承配置有4个PT100铂电阻传感器，应选用XTRM-4215型温度远传监测仪，当轴承温度T＞47℃时在中央控制室报警，当T＞50℃时报警并联锁，确保设备安全。

4、回转窑托轮轴承温度测量。Φ3.75×57m回转窑，有三组托轮，每组托轮配置有4个铂电阻传感器，应选用XTRM-4215温度监测仪进行温度实时监控。

XTRM温度远传监测仪正面(铝合金外壳)图

XTRM温度远传监测仪测量高压电机的绕组温度

水泥厂有许多大型高压绕线型电动机，如上面所说的磨机、风机，在电机制造时已配置有定子测温元件（每相二个），电机运行时必须监控，当绕组温度大于120℃时报警。XTRM温度远传监测仪还有应用于烟道闸门、齿轮箱等许多温度的测量，这里不一一列举。

1、回转密托轮油温
2、密小齿轮油箱油温
3、生料磨进出口轴承温度
4、煤收尘器灰斗温度
5、煤粉盒温度
6、生料磨主电机绕组温度
7、生料磨主电机轴承温度
8、生料排风机电机定子温度
9、高温风机绕组温度
10、高温风机轴承温度

XTRM温度远传监测仪在水泥厂中的应用案例图

XTRM温度远传监测仪安装与接线

由于在设计上已考虑到仪表的长期稳定性，并且XTRM温度远传监测仪出厂前均经过长时间老化和校验，因此在正常的使用情况下，一般无须特别维护。如经验证是仪表故障，可送本公司绍兴中仪维修，公司对本系列产品实行终身维修。
如果发现仪表已不能正常工作，仪表输出电流超过20mA。多数情况是传感器开路所致，也可能是传感器与保护套管的绝缘电阻下降引起（带G隔离型仪表能防止该故障）。如果一路输入短路，不会影响仪表工作。当按键选择该回路时，输出电流小于4mA，表头指示低于零点。

定期校验温度远传监测仪时需要校正仪表误差，可按下述步骤进行调整：（以四回路Pt100输入量程0～150℃为例）
1.打开仪表面板，接通电源。首先在***回路输入端接标准电阻箱，并调整到100Ω，其余回路输入端短路。
2.调节电位器W11，使输出为4mA然后将电阻设置到157.31Ω时再调节W12使输出为20mA，该步骤要反复多次，直止达到满意的精度范围。
3.将标准电阻箱接到第二路，采用步骤2的方法调整调零电位器W21和满量程电位器W22，使输出分别为4mA和20mA即可，调整第二回路时，其余输入回路也应短路。

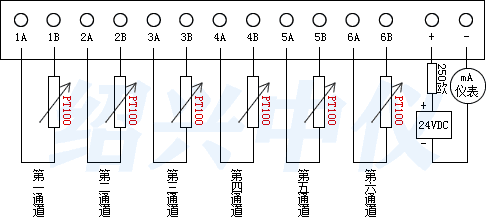

4.将标准电阻箱分别接到第三、第四回路，重复步骤2。分别调整电位器W31、W32和W41、W42，则全部四个回路完成调整。（非调整回路的输入均应短路），绍兴中仪作为XTRM温度远传监测仪厂家，我们建议尽可能返厂校验，我们的先进设备更精准更专业。XTRM温度远传监测仪接线图

测温应用案例

主要特点

1、工作电压范围宽：由于XTRM仪表内部专门设置了一个电源部件，在外电源22～28伏范围波动中能自我调整，以保证仪表在工矿恶劣供电条件下能正常工作。
2、温度远传监测仪具有良好的抗射频干扰性能。在XTRM仪表设计中采用了多项抗射频干扰技术，经上海仪器仪表自控系统检验测试所依据GB18268-2000《测量、控制和实验室用的电设备电磁兼容性要求》试验，在10V/m（80MHz～1000 MHz）的场强下它的变化范围小于0.3％。因而它能有效抑制来自现场的诸如对讲机之类的射频干扰。
3、简单的布线，即仪表从现场到控制室采用双绞。

XTRM温度远传监测仪工作原理

XTRM温度远传监测仪表是二线制多回路温度变送显示器。它与多点热电阻传感器配合使用，将各种生产过程中固体、液体、气体的温度显示和变送远传。XTRM温度远传监测仪安装在被测对象附近，用屏蔽电缆将各回路的热电阻传感器的测温信号连至该仪表各自独立的前置放大器，前置放大器将微弱变化信号放大处理，输送到比较输入电路（选择高温信号）或选点输入电路，进行信号选择。被选中的回路信号，再经过电压/电流转换单元处理，将前置放大器的输出电压转换成DC 4～20mA电流信号输出。如选择测温范围0～150℃则对应DC 4～20mA输出。
