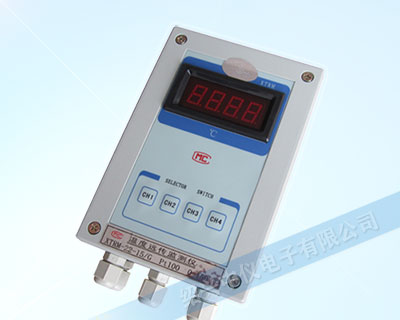

水泥厂温度远传监测仪

水泥厂远传监测仪XTRM-2215 XTRM-3215 XTRM-4215价格:8348元起,水泥厂温度远传监测仪知识说明

更新时间:2023年02月27日
水泥厂温度远传监测仪

不同批次,水泥厂远传监测仪XTRM-2215 XTRM-3215 XTRM-4215外观及包装或许略有不同,出厂前均经过严格检测,更多...

温度远传监测仪怎么工作的

XTRM系列温度远传监测仪具有多路输入一路输出的特点,该系列产品有2路、3路、4路、5路和6路输入,它能同时对多个测温点进行测量,并自动将多个被测点中温度***高一个点作为输出,输出信号为4~20mA的标准电流。仪表具有指针表头指示或LED数字显示,在无选择时显示***高温度点的温度值,需要时用户可以通过面板上的按键,选择查看任一测温点的温度值。

两路输入XTRM-2215、三路输入XTRM-3215、四路输入XTRM-4215、五路输入XTRM-5215、六路输入XTRM-6215

温度远传监测仪调整步骤

定期校验仪表时需要校正仪表误差,可按下述步骤进行调整:(以四回路Pt100输入量程0~150℃为例)

1、打开仪表面板,按图接通电源。首先在***回路输入端接标准电阻箱,并调整到100Ω,其余回路输入端短路。

2、调节电位器W11,使输出为4mA然后将电阻设置到157.31Ω时再调节W12使输出为20mA,该步骤要反复多次,直止达到满意的精度范围。

3、将标准电阻箱接到第二路,采用步骤2的方法调整调零电位器W21和满量程电位器W22,使输出分别为4mA和20mA即可,调整第二回路时,其余输入回路也应短路。

4、将标准电阻箱分别接到第三、第四回路,重复步骤2。分别调整电位器W31、W32和W41、W42,则全部四个回路完成调整。

温度远传监测仪接线方法

XTRM-2215接线、XTRM-3215接线、XTRM-4215接线、XTRM-5215接线、XTRM-6215接线。

温度远传监测仪根据输入通道数量可分为XTRM-2215、XTRM-3215、XTRM-4215、XTRM-5215、XTRM-6215等。

选型和价格

·XTRM-ABCD-E-F产品选型要点:XTRM--系列号:代表选择了绍兴中仪的温度远传监测仪;

A:输入通道数(从2到6点可选);

B:显示方式(1:指针显示,2:LED数码管显示);

CD:测量温度范围(10:0~100度,15:0~150度);

E:外壳材料(A:铝合金,P:塑料);

F:是否隔离(省略:不隔离,G:通道间隔离)。

XTRM温度远传监测仪价格要根据产品型号来定,常规2路不含税价自680元起,经销商请致电0575-85118510。

·温度远传监测仪XTRM-2215-P(2路输入/150℃/塑料外壳/LED数显)
·温度远传监测仪XTRM-2215-A-G(2路输入/150℃/铝合金外壳/通道间全隔离/LED数显)
·温度远传监测仪XTRM-3215-P(3路输入/150℃/塑料外壳/LED数显)--功能上可以替代本公司早年开发的XMDA-5120-03-5系列水泥厂设备用温度巡检仪。
·温度远传监测仪XTRM-3215-A-G(3路输入/150℃/铝合金外壳/通道间全隔离/LED数显)
·温度远传监测仪XTRM-4215-P(4路输入/150℃/塑料外壳/LED数显)
·温度远传监测仪XTRM-4215-A-G(4路输入/150℃/铝合金外壳/通道间全隔离/LED数显)
·温度远传监测仪XTRM-5215-P(5路输入/150℃/塑料外壳/LED数显)
·温度远传监测仪XTRM-5215-A-G(5路输入/150℃/铝合金外壳/通道间全隔离/LED数显)
·温度远传监测仪XTRM-6215-P(6路输入/150℃/塑料外壳/LED数显)
·温度远传监测仪XTRM-6215-A-G(6路输入/150℃/铝合金外壳/通道间全隔离/LED数显)

技术指标

·输入信号:热电阻PT100
·测量范围:0~100℃、0~150℃、0~200℃(或按用户需要特殊订货)
·输入数量:2路、3路、4路、5路、6路
·输出信号:模拟量4?20mA (两线制)电气隔离输出
·转换精度:≤0.5%FS
·线性误差:<0.1%
·显示器:高亮度LED
·显示精确度:0.5%FS
·显示压降:3V
·隔离压降:2V
·隔离电压:500VAC(输入/输出,隔离型产品具有)
·最大负载:(电源-14V~16V)/0.025A(输出电流)
·限制电流:≤25mA 响应时间:1s
·电源电压:22~28VDC
·温度漂移:0.025%FS/1℃
·长期稳定性:≤0.1℃/年或0.05%/年
·壳体材质:铝合金、工程塑料
·环境温度:-45~+85℃ (铝合金壳体)/ -25~+75℃ (工程塑料壳体)
·防护等级:IP66(铝合金外壳)/IP62(工程塑料外壳)
·抗射频干扰:>10V/m(80MHz~1000 MHz)

接线说明

XTRM多回路温度远传监测仪具有多路输入,一路最高点输出功能,该系列产品有2路/3路/4路/5路/6路输入,它能同时对多个测温点进行测量,并自动将多个被测点中温度最高一个点作为输出,输出信号为4~20mA的标准电流。

温度远传监测仪采用LED数字显示,在无选择时显示最高温度点的温度值,需要时用户可以通过面板上的按键,选择查看任一测温点的温度值。 本仪表主要用于多点温度测量监视以及需要报警的各种场合。由于仪表采用SMT工艺等各项先进技术,温度远传监测仪具有较好的稳定性、可靠性和抗干扰性能,在生产现场能有效抑制对讲机的干扰,可选铝合金外壳更能提高抗干扰能力及防护能力。

该XTRM产品采用紧凑的结构设计,安装方便;内部线路的超低功耗设计,大大降低了仪表工作时因元器件散热而产生的漂移,提高了产品的长期稳定性,延长了使用寿命;增加了仪表的测量精度;环境温度范围:-40~+85℃,可保证仪表在恶劣的环境下正常工作,从功能上来说,它可替代本公司生产的XMDA5120系列温度巡检仪。

XTRM温度远传监测仪接线图

XTRM温度远传监测仪接线图

水泥厂温度远传监测仪厂家

绍兴中仪电子精选水泥厂远传监测仪XTRM-2215 XTRM-3215 XTRM-4215,公司主营:温度仪表、液位仪表、压力仪表、电量仪表、记录仪表、数显仪表及自控系统等自动化仪表,特殊需求可定制
